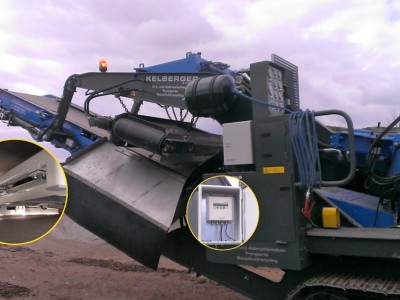

Die Bandwaagen vom Typ BS und TWIN bestehen aus einem wartungsfreiem robusten Wiegerahmen, die Bandwaage PF aus einem stabilen Wiegebalken. Sehr gut geeignet für den Einbau in mobile Anlagen (Brecher, Siebe) ist zum Beispiel die Bandwaage BS. Für hohe Genauigkeitsanforderungen eignet sich die Bandwaage TWIN, für kleine Fördermengen wurde die Bandwaage PF konstruiert.
Mit diesem Lieferprogramm sind die meisten Aufgabenstellungen zu realisieren. Für besondere Anwendungen stehen unsere Techniker Ihnen mit zusätzlichen individuellen Lösungen gern zur Verfügung. Die Standardversion der Waagen ist für die innerbetriebliche Anwendung geeignet. Weiterhin sind Bandwaagen in eichfähiger Ausführung und eine optische Bandwaage im Portfolio.

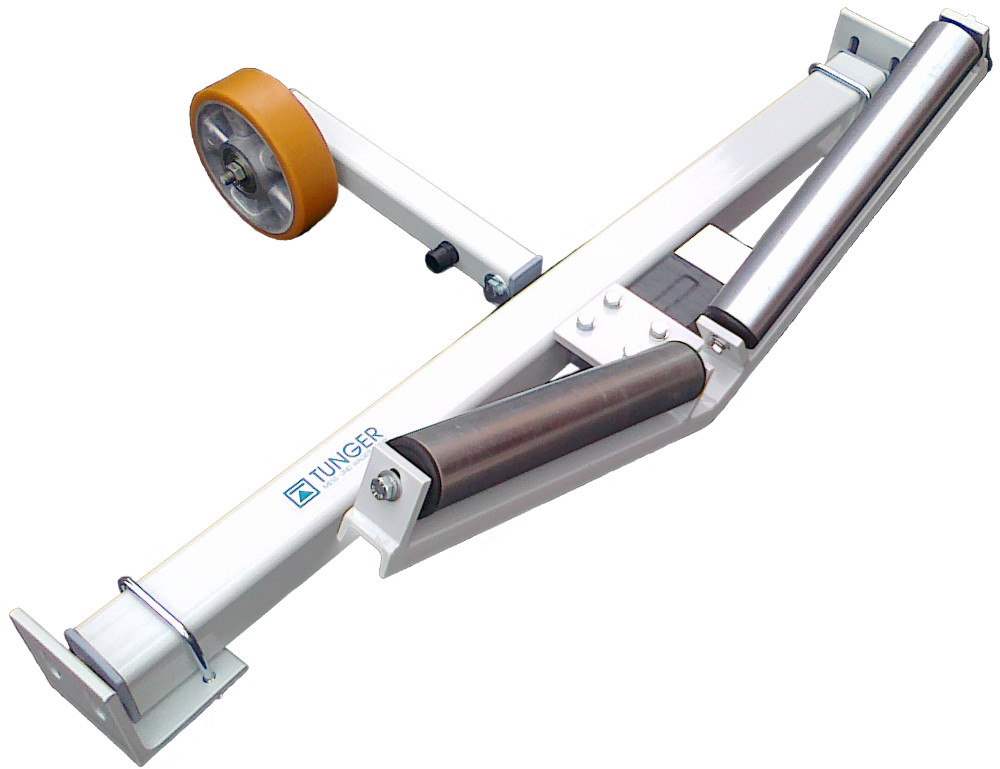

Wiegerahmen Bandwaage Bandwaage PF
- Stabile Konstruktion aus pulverbeschichtetem Stahl zur Aufnahme einer Tragrollenstation
- Für kleine Fördermengen bis ca. 100 t/h und maximalen Gurtbreiten bis ca. 600mm
- Sehr geringe Einbautiefe der Bandwaage von ca. 20 mm
- Spezielle Wagezelle mit Doppel-Lenker-System zur Kompensation exzentrischer Kräfte
- Stabile Konstruktion aus pulverbeschichtetem Stahl zur Aufnahme einer Tragrollenstation
- Für kleine Fördermengen bis ca. 100 t/h und maximalen Gurtbreiten bis ca. 600mm
- Sehr geringe Einbautiefe der Bandwaage von ca. 20 mm
- Spezielle Wagezelle mit Doppel-Lenker-System zur Kompensation exzentrischer Kräfte

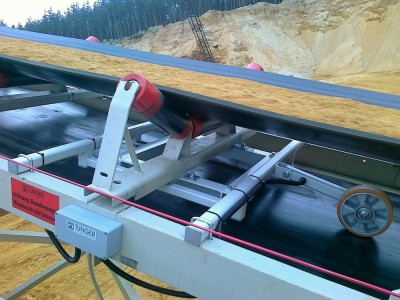

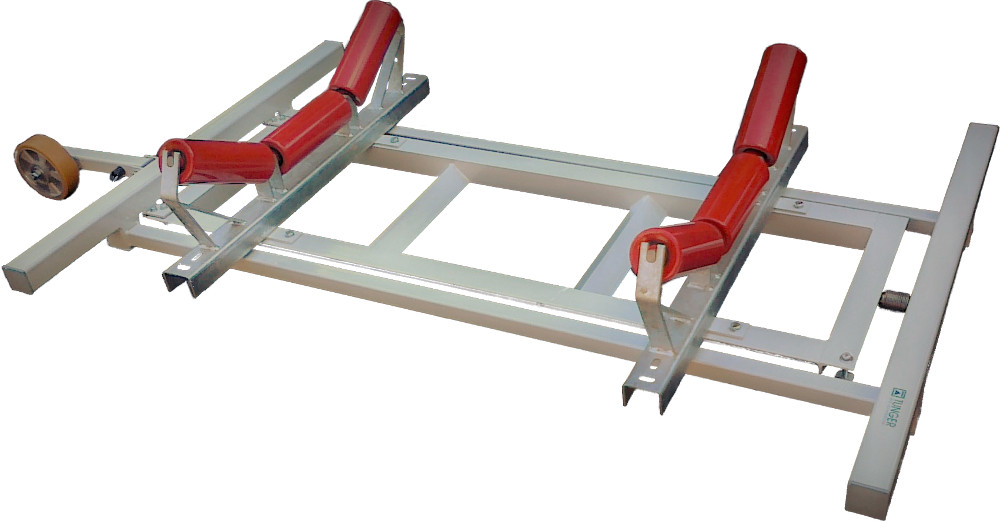

Wiegerahmen Bandwaage Bandwaage Twin
- Stabile robuste Rahmenkonstruktion aus Stahl zur Aufnahme von einer oder mehreren Tragrollenstationen
- Verstärkte Ausführung für größere Bandbreiten (bis 2000mm) bzw. Fördermengen (bis ca. 1500t/h)
- Geringe Einbautiefe der Bandwaage von ca. 60 mm, somit auch nachrüstbar bei geringem Abstand zwischen Ober- und Untergurt
- Wartungsfreie Lager aus nichtrostendem Federstahl
- Oberfläche pulverbeschichtet, verzinkt oder Edelstahl optional
- Biegestab- Wägezelle aus Edelstahl, Ausgangsignal 2mV/V Genauigkeit C3, OIML R60, Schutzart IP68
- Abmessungen der Bandwaage angepasst an vorhandenes Förderband
- Bandgeschwindigkeitsmessung über robustes kugelgelagertes Laufrad mit komplett geschütztem Initiator
- Frequenz Geschwindigkeitsmessung 10/30Hz
- Kabelschutzschlauch für alle Anschlussleitungen mit den entsprechenden Verschraubungen
- Stabile robuste Rahmenkonstruktion aus Stahl zur Aufnahme von einer oder mehreren Tragrollenstationen
- Verstärkte Ausführung für größere Bandbreiten (bis 2000mm) bzw. Fördermengen (bis ca. 1500t/h)
- Geringe Einbautiefe der Bandwaage von ca. 60 mm, somit auch nachrüstbar bei geringem Abstand zwischen Ober- und Untergurt
- Wartungsfreie Lager aus nichtrostendem Federstahl
- Oberfläche pulverbeschichtet, verzinkt oder Edelstahl optional
- Biegestab- Wägezelle aus Edelstahl, Ausgangsignal 2mV/V Genauigkeit C3, OIML R60, Schutzart IP68
- Abmessungen der Bandwaage angepasst an vorhandenes Förderband
- Bandgeschwindigkeitsmessung über robustes kugelgelagertes Laufrad mit komplett geschütztem Initiator
- Frequenz Geschwindigkeitsmessung 10/30Hz
- Kabelschutzschlauch für alle Anschlussleitungen mit den entsprechenden Verschraubungen

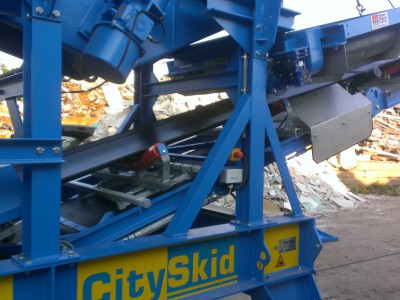

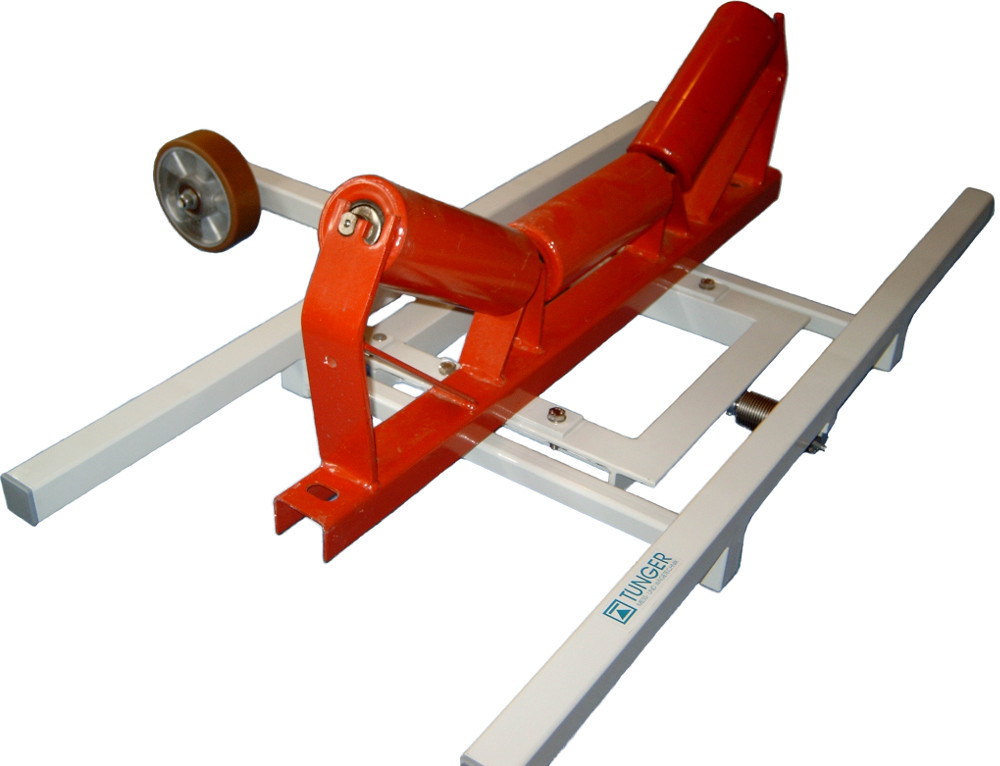

Wiegerahmen Bandwaage Bandwaage BS
- Stabile robuste Rahmenkonstruktion aus Stahl zur Aufnahme von einer oder mehreren Tragrollenstationen
- Verstärkte Ausführung für größere Bandbreiten (bis 2000mm) bzw. Fördermengen (bis ca. 1500t/h)
- Geringe Einbautiefe der Bandwaage von ca. 60 mm, somit auch nachrüstbar bei geringem Abstand zwischen Ober- und Untergurt
- Wartungsfreie Lager aus nichtrostendem Federstahl
- Oberfläche pulverbeschichtet, verzinkt oder Edelstahl optional
- Biegestab- Wägezelle aus Edelstahl, Ausgangsignal 2mV/V Genauigkeit C3, OIML R60, Schutzart IP68
- Abmessungen der Bandwaage angepasst an vorhandenes Förderband
- Bandgeschwindigkeitsmessung über robustes kugelgelagertes Laufrad mit komplett geschütztem Initiator
- Frequenz Geschwindigkeitsmessung 10/30Hz
- Kabelschutzschlauch für alle Anschlussleitungen mit den entsprechenden Verschraubungen
- Stabile robuste Rahmenkonstruktion aus Stahl zur Aufnahme von einer oder mehreren Tragrollenstationen
- Verstärkte Ausführung für größere Bandbreiten (bis 2000mm) bzw. Fördermengen (bis ca. 1500t/h)
- Geringe Einbautiefe der Bandwaage von ca. 60 mm, somit auch nachrüstbar bei geringem Abstand zwischen Ober- und Untergurt
- Wartungsfreie Lager aus nichtrostendem Federstahl
- Oberfläche pulverbeschichtet, verzinkt oder Edelstahl optional
- Biegestab- Wägezelle aus Edelstahl, Ausgangsignal 2mV/V Genauigkeit C3, OIML R60, Schutzart IP68
- Abmessungen der Bandwaage angepasst an vorhandenes Förderband
- Bandgeschwindigkeitsmessung über robustes kugelgelagertes Laufrad mit komplett geschütztem Initiator
- Frequenz Geschwindigkeitsmessung 10/30Hz
- Kabelschutzschlauch für alle Anschlussleitungen mit den entsprechenden Verschraubungen

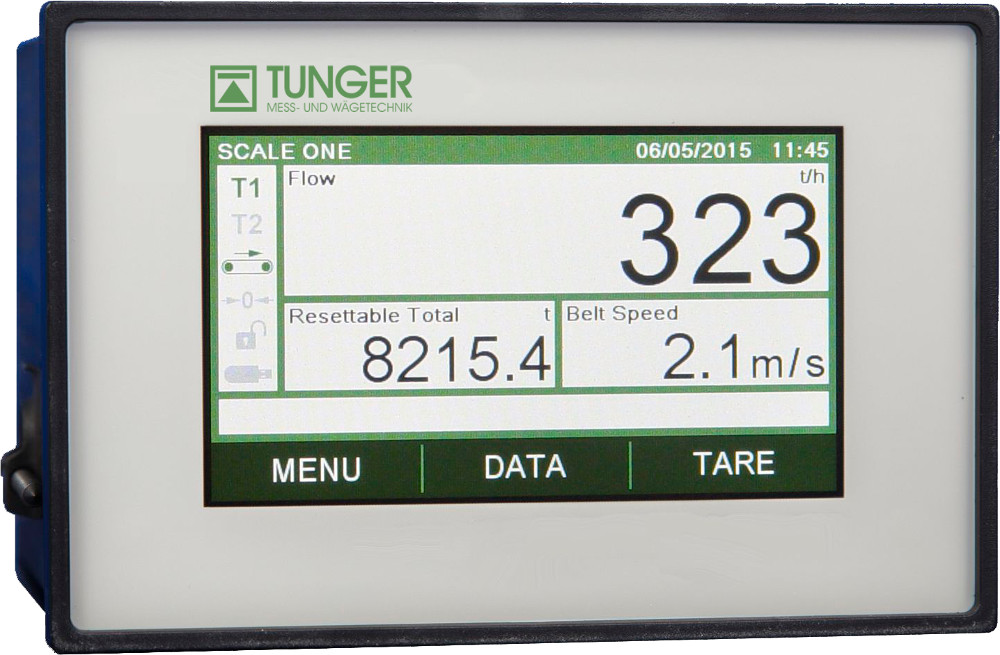

Auswerteelektronik Auswerteelektronik Bandwaage BW1436
- Hochauflösendes 4,3“ TFT-Farbdisplay mit Touchscreen
- Verschiedene Anzeigevarianten für Startbildschirm wählbar
- Einfache Bedienung und Justage durch intuitive Menüführung
- Automatische Tarierung (Nullstellung) mit Fehlererkennung
- Umfangreicher Produktionsreport und Berichtsverwaltung
- USB Anschluss serienmäßig zur Datenspeicherung
- Automatische Winkelkompensation (optional)
- 2 separate Mengenzähler als Tages-, und Totalzähler
- Spannungsversorgung 10-36 VDC od. 230 VAC
- Kunststoff-Gehäuse, Schalttafeleinbau 144x96x154 mm (BxHxT), optional IP65 Front
Serienmäßige Ausgänge der Bandwaage
- 4 Relaisausgänge frei konfigurierbar als Schaltpunkte, Zählkontakt und Systemüberwachung
- 2 digitale Eingänge, potentialfrei
- USB 2.0 Anschluss
- Schnittstelle RS232, RS422/485
Optionen Bandwaage
- Analogausgang 0(4) - 20 mA oder 0-10 V
- Analogeingang 4 – 20 mA
- Modbus TCP, Ethernet, EtherNet/IP, Profibus DP, DeviceNet
- Drucker in verschiedenen Ausführungen als Lieferschein- oder Protokolldrucker
- Hochauflösendes 4,3“ TFT-Farbdisplay mit Touchscreen
- Verschiedene Anzeigevarianten für Startbildschirm wählbar
- Einfache Bedienung und Justage durch intuitive Menüführung
- Automatische Tarierung (Nullstellung) mit Fehlererkennung
- Umfangreicher Produktionsreport und Berichtsverwaltung
- USB Anschluss serienmäßig zur Datenspeicherung
- Automatische Winkelkompensation (optional)
- 2 separate Mengenzähler als Tages-, und Totalzähler
- Spannungsversorgung 10-36 VDC od. 230 VAC
- Kunststoff-Gehäuse, Schalttafeleinbau 144x96x154 mm (BxHxT), optional IP65 Front
Serienmäßige Ausgänge der Bandwaage
- 4 Relaisausgänge frei konfigurierbar als Schaltpunkte, Zählkontakt und Systemüberwachung
- 2 digitale Eingänge, potentialfrei
- USB 2.0 Anschluss
- Schnittstelle RS232, RS422/485
Optionen Bandwaage
- Analogausgang 0(4) - 20 mA oder 0-10 V
- Analogeingang 4 – 20 mA
- Modbus TCP, Ethernet, EtherNet/IP, Profibus DP, DeviceNet
- Drucker in verschiedenen Ausführungen als Lieferschein- oder Protokolldrucker
Auswerteelektronik Auswerteelektronik Bandwaage BW436
- LED-Display mit 15 mm Ziffernhöhe, Folientastatur
- Anzeige von Fördermenge, Mengenzähler, Bandgeschwindigkeit, Bandbelastung
- 2 separate Zähler als Tages - und Totalzähler
- Datenspeicher ohne Spannungsversorgung funktionstüchtig
- Einfache Bedienung und Justage, Set-Up-Parameter konfigurierbar über Tastatur oder PC
- Automatische Tarierung (Nullstellung)
- Spannungsversorgung 10-36 VDC od. 230 VAC

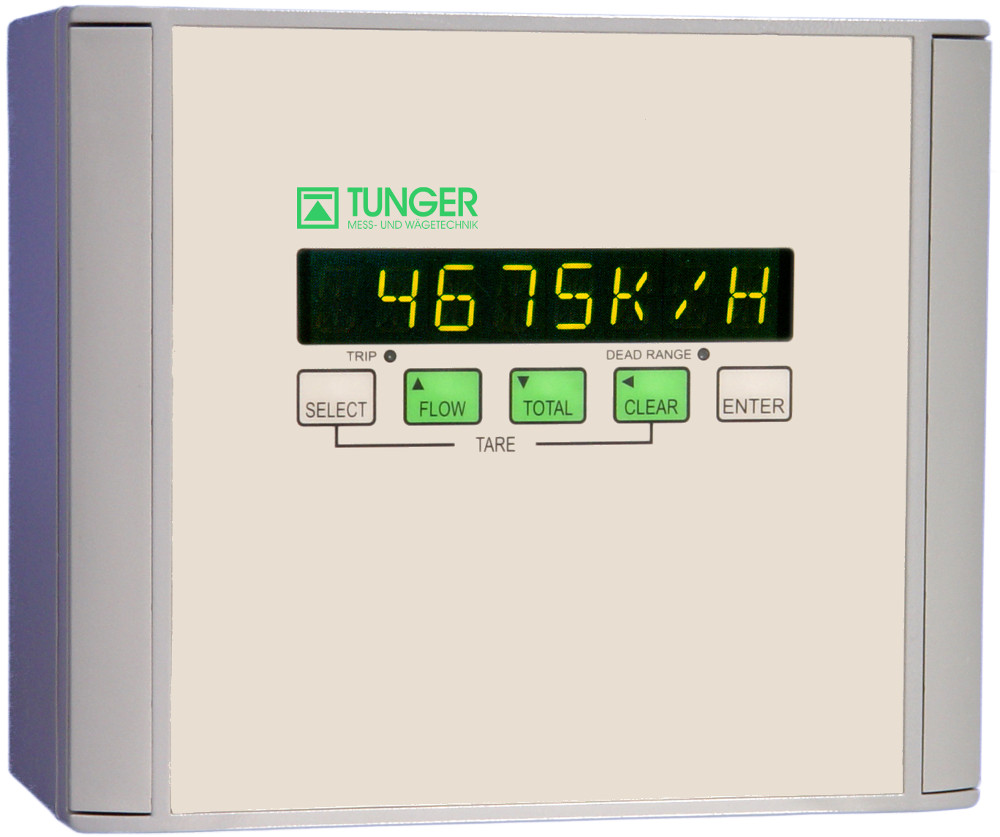

- Bandwaage Typ 436-A im Aluminium-Gehäuse, 200x170x90 mm (BxHxT), Schutzart IP66

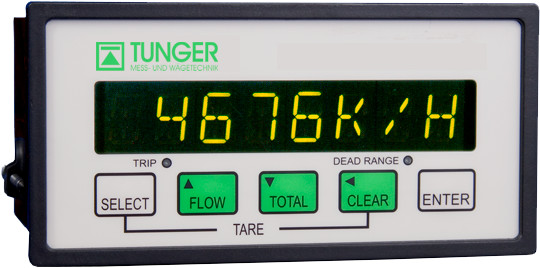

- Bandwaage Typ 436 als Schalttafeleinbau, 144x72x132 mm (BxHxT)
Serienmäßige Ausgänge der Bandwaage
- Anschluss externe Tarierung der Bandwaagen über Steuerkontakt
- externer Zählkontakt mittels Relais
- 4 Relaisausgänge frei konfigurierbar als Schaltpunkte, Zählkontakt und Systemüberwachung
- Schnittstelle RS232, RS422, RS485
Optionen Bandwaage
- Analogausgang 0(4) - 20 mA
- Profibus-DP, CANopen
- Drucker in verschiedenen Ausführungen als Lieferschein- oder Protokolldrucker
- Ausdruck von Mengen- und Totalzähler, Datum, Zeit, Waagen-ID
- LED-Display mit 15 mm Ziffernhöhe, Folientastatur
- Anzeige von Fördermenge, Mengenzähler, Bandgeschwindigkeit, Bandbelastung
- 2 separate Zähler als Tages - und Totalzähler
- Datenspeicher ohne Spannungsversorgung funktionstüchtig
- Einfache Bedienung und Justage, Set-Up-Parameter konfigurierbar über Tastatur oder PC
- Automatische Tarierung (Nullstellung)
- Spannungsversorgung 10-36 VDC od. 230 VAC
- Bandwaage Typ 436-A im Aluminium-Gehäuse, 200x170x90 mm (BxHxT), Schutzart IP66
- Bandwaage Typ 436 als Schalttafeleinbau, 144x72x132 mm (BxHxT)
Serienmäßige Ausgänge der Bandwaage
- Anschluss externe Tarierung der Bandwaagen über Steuerkontakt
- externer Zählkontakt mittels Relais
- 4 Relaisausgänge frei konfigurierbar als Schaltpunkte, Zählkontakt und Systemüberwachung
- Schnittstelle RS232, RS422, RS485
Optionen Bandwaage
- Analogausgang 0(4) - 20 mA
- Profibus-DP, CANopen
- Drucker in verschiedenen Ausführungen als Lieferschein- oder Protokolldrucker
- Ausdruck von Mengen- und Totalzähler, Datum, Zeit, Waagen-ID

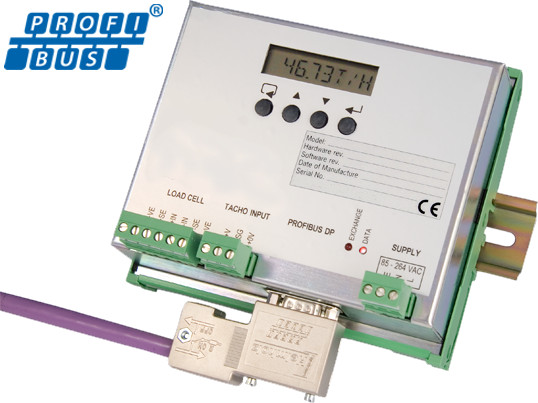

Auswerteelektronik Bandwaage BW426 Profibus
- LCD-Display mit 6 mm Ziffernhöhe,
- Anzeige von Fördermenge, Mengenzähler, Bandgeschwindigkeit, Bandbelastung
- 2 separate Zähler als Tages - und Totalzähler
- Zugriff auf alle Einstelldaten über Folientastatur möglich
- Spannungsversorgung 10-36 VDC od. 230 VAC
- Montage auf Hutschiene, 140x128x60 mm (BxHxT), Schutzart IP30
- Anschluss Profibus mittels SUB-D-Stecker, 9polig
- LCD-Display mit 6 mm Ziffernhöhe,
- Anzeige von Fördermenge, Mengenzähler, Bandgeschwindigkeit, Bandbelastung
- 2 separate Zähler als Tages - und Totalzähler
- Zugriff auf alle Einstelldaten über Folientastatur möglich
- Spannungsversorgung 10-36 VDC od. 230 VAC
- Montage auf Hutschiene, 140x128x60 mm (BxHxT), Schutzart IP30
- Anschluss Profibus mittels SUB-D-Stecker, 9polig
